方形搖擺篩防傾倒裝置設計技術及實用問題

作者新鄉天太振動機械來源 www.toplvshi.cn 瀏覽發布時間 2021/07/11

本技術涉及一種方形搖擺篩防傾倒裝置。方形搖擺篩的仿人工設計原理是為了滿足大產量、高精度篩分需要而特殊設計的一種高效篩分機。最簡單的篩分是雙眼注視雙手篩分，搖擺篩分機就是對此的機械模擬，它是目前最有效的模擬了人工篩分運動的有效原理，符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。搖擺篩可分為方形搖擺篩和圓形搖擺篩，方形搖擺篩在使用過程中，如果電機的振動幅度過大，將會導致方形搖擺篩發生傾倒，這限制了方形搖擺篩的篩分性能，而且現有的方形搖擺篩內部的部件出現損壞時，需要檢修工人一個一個螺釘將方形搖擺篩上方的殼體拆卸下來才能進行檢修，使用很不方便，增加了檢修工人的工作難度。
本技術的目的在于提供一種方形搖擺篩防傾倒裝置，以解決上述背景技術中提出的問題。
方形搖擺篩使用現場圖片

為實現上述目的，本技術提供如下技術方案：
一種方形搖擺篩防傾倒裝置，包括底座，所述底座的兩側對稱開設有水平的滑槽，滑槽內滑動安裝有滑桿，滑桿的一端伸出底座的外側焊接有滑動塊，滑桿朝向滑槽內的一端焊接有限位塊，滑桿上均勻開設有若干定位槽；
所述底座的上表面兩端分別與一根豎直安裝的減震桿的底端固定連接，減震桿的頂端分別與搖擺篩本體的底面兩端固定連接，減震桿上滑動安裝滑塊且滑塊沿著豎直方向滑動，滑塊的底部焊接有定位銷；
所述搖擺篩本體的頂面開設有檢修窗口，檢修窗口上安裝有蓋板，蓋板上通過螺栓固定安裝有引風機，引風機的輸出端與外部的灰塵收集裝置固定連接，引風機的輸入端伸入到蓋板下方與集塵斗固定連接。

作為本技術進一步的方案：所述底座的上表面通過焊接的方式固定安裝有配重塊。

作為本技術進一步的方案：所述減震桿由套桿、下固定塊、彈簧、上固定塊和活動桿構成，套桿的底端與底座的上表面固定連接，套桿的頂端焊接有下固定塊，活動桿的底端插入到套桿內并與套桿滑動連接，活動桿的頂端與搖擺篩本體的底面固定連接：活動桿上焊接有上固定塊，上固定塊與彈簧的頂端固定連接，彈簧的底端與下固定塊的頂面固定連接。

作為本技術進一步的方案：所述蓋板的一端與搖擺篩本體通過轉軸鉸接，蓋板的另一端通過螺栓與搖擺篩本體固定連接。

作為本技術進一步的方案：所述集塵斗的開口處通過螺栓固定安裝有防塵網。

與現有技術相比，本技術的有益效果是：在本技術的使用過程中，通過調節滑塊與底座之間的距離，從而提高了底座的放置穩定性，通過在底座上安裝配重塊，有效降低了防傾倒裝置的重心，通過配重塊和滑塊的配合作用，有效提高了方形搖擺篩的防傾倒性能；底座和搖擺篩本體之間通過減震桿連接，通過減震桿有效提高了搖擺篩工作過程中的避震功能，從而延長了方形搖擺篩的使用壽命；搖擺篩的頂面開設檢修窗口，通過檢修窗口便于對搖擺篩內的部件進行檢修，檢修窗口上安裝蓋板，蓋板上安裝引風機，通過引風機將搖擺篩內的灰塵吸出，同時對搖擺篩進行散熱。

附圖說明

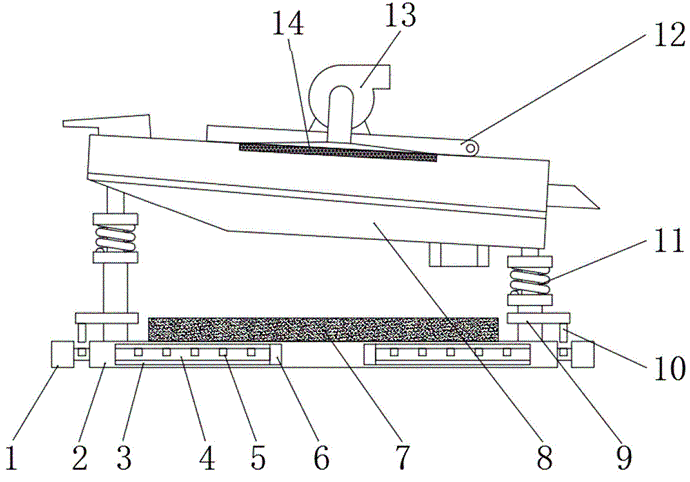

圖1為一種方形搖擺篩防傾倒裝置的結構示意圖。

如圖所示：滑動塊1、底座2、滑槽3、滑桿4、定位槽5、限位塊6、配重塊7、搖擺篩本體8、滑塊9、定位銷10、減震桿11、套桿111、下固定塊112、彈簧113、上固定塊114、活動桿115、蓋板12、引風機13、集塵斗14。

具體實施方式

下面將結合本技術實施例中的附圖，對本技術實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本技術一部分實施例，而不是全部的實施例。基于本技術中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本技術保護的范圍。

在本技術的描述中，需要說明的是，術語“上”、“下”、“內”、“外”、“頂/底端”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本技術和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本技術的限制。此外，術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本技術的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“設置有”、“套設/接”、“連接”等，應做廣義理解，例如“連接”，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本技術中的具體含義。

所述減震桿11由套桿111、下固定塊112、彈簧113、上固定塊114和活動桿115構成，套桿111的底端與底座2的上表面固定連接，套桿111的頂端焊接有下固定塊112，活動桿115的底端插入到套桿111內并與套桿111滑動連接，活動桿115的頂端與搖擺篩本體8的底面固定連接，活動桿115上焊接有上固定塊114，上固定塊114與彈簧113的頂端固定連接，彈簧113的底端與下固定塊112的頂面固定連接，使用過程中，通過彈簧113為搖擺篩8提高減震效果；

所述搖擺篩本體8的頂面開設有檢修窗口，通過檢修窗口便于對搖擺篩本體8內的部件進行檢修，檢修窗口上安裝有蓋板12，蓋板12的一端與搖擺篩本體8通過轉軸鉸接，蓋板12的另一端通過螺栓與搖擺篩本體8固定連接，蓋板12上通過螺栓固定安裝有引風機13，引風機13的型號為y5-47并由外部電源供電，引風機13的輸出端與外部的灰塵收集裝置固定連接，引風機13的輸入端伸入到蓋板12下方與集塵斗14固定連接，集塵斗14的開口處通過螺栓固定安裝有防塵網，從而通過引風機13將搖擺篩本體8內的灰塵抽出時，避免了物料被抽出，在對搖擺篩本體8進行除塵的同時，也加快了搖擺篩本體8內的空氣流動速度，從而達到散熱效果。

技術特征：

1、一種方形搖擺篩防傾倒裝置，包括底座(2)，其特征在于，所述底座(2)的兩側對稱開設有水平的滑槽(3)，滑槽(3)內滑動安裝有滑桿(4)，滑桿(4)的一端伸出底座(2)的外側焊接有滑動塊(1)，滑桿(4)朝向滑槽(3)內的一端焊接有限位塊(6)，滑桿(4)上均勻開設有若干定位槽(5)；所述底座(2)的上表面兩端分別與一根豎直安裝的減震桿(11)的底端固定連接，減震桿(11)的頂端分別與搖擺篩本體(8)的底面兩端固定連接，減震桿(11)上滑動安裝滑塊(9)且滑塊(9)沿著豎直方向滑動，滑塊(9)的底部焊接有定位銷(10)；所述搖擺篩本體(8)的頂面開設有檢修窗口，檢修窗口上安裝有蓋板(12)，蓋板(12)上通過螺栓固定安裝有引風機(13)，引風機(13)的輸出端與外部的灰塵收集裝置固定連接，引風機(13)的輸入端伸入到蓋板(12)下方與集塵斗(14)固定連接。

2、根據實用需求1所述的一種方形搖擺篩防傾倒裝置，其特征在于，所述底座(2)的上表面通過焊接的方式固定安裝有配重塊(7)。

3、根據實用需求1所述的一種方形搖擺篩防傾倒裝置，其特征在于，所述減震桿(11)由套桿(111)、下固定塊(112)、彈簧(113)、上固定塊(114)和活動桿(115)構成，套桿(111)的底端與底座(2)的上表面固定連接，套桿(111)的頂端焊接有下固定塊(112)，活動桿(115)的底端插入到套桿(111)內并與套桿(111)滑動連接，活動桿(115)的頂端與搖擺篩本體(8)的底面固定連接，活動桿(115)上焊接有上固定塊(114)，上固定塊(114)與彈簧(113)的頂端固定連接，彈簧(113)的底端與下固定塊(112)的頂面固定連接。

4、根據實用需求3所述的一種方形搖擺篩防傾倒裝置，其特征在于，所述蓋板(12)的一端與搖擺篩本體(8)通過轉軸鉸接，蓋板(12)的另一端通過螺栓與搖擺篩本體(8)固定連接。

5、根據實用需求3所述的一種方形搖擺篩防傾倒裝置，其特征在于，所述集塵斗(14)的開口處通過螺栓固定安裝有防塵網。

技術總結

本技術公開了一種方形搖擺篩防傾倒裝置，涉及篩選領域，具體包括底座，所述底座的兩側對稱開設有水平的滑槽，滑槽內滑動安裝有滑桿，滑桿的一端伸出底座的外側焊接有滑動塊，所述底座的上表面兩端分別與一根豎直安裝的減震桿的底端固定連接，減震桿的頂端分別與搖擺篩的底面兩端固定連接，所述搖擺篩本體的頂面開設有檢修窗口，檢修窗口上安裝有蓋板，蓋板上固定安裝有引風機，引風機的輸入端伸入到蓋板下方與集塵斗固定連接。在本技術的使用過程中，有效提高了方形搖擺篩的防傾倒性能；通過減震桿提高了搖擺篩工作過程中的避震功能，搖擺篩的頂面開設檢修窗口，通過檢修窗口便于對搖擺篩內的部件進行檢修。
